Sistema D&B Audiotechnik Serie V – Sistema de arreglo lineal de alto rendimiento (Serie V)

El sistema D&B Audiotechnik Serie V es una solución profesional de arreglo lineal pasivo de 3 vías diseñada para el refuerzo de sonido a mediana y gran escala , que ofrece una alta potencia de salida, un control de dispersión preciso y una implementación escalable para giras, festivales e instalaciones.

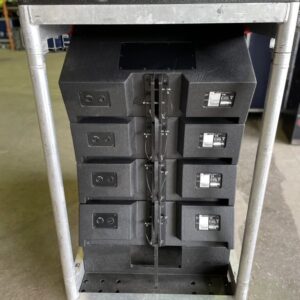

El sistema está construido en torno a altavoces line array V8 y V12 combinados con subwoofers V-SUB , formando un sistema completo capaz de atender a grandes audiencias con una cobertura uniforme y un rendimiento controlado de baja frecuencia.

---

Especificaciones clave

Tipo de sistema: Sistema de arreglo lineal pasivo de 3 vías
Componentes principales: V8 (80°), V12 (120°), subwoofer V-SUB
Drivers (V8 / V12): 2 drivers de compresión de 10″ para bajas frecuencias, 1 driver de compresión de 8″ para frecuencias medias, 2 drivers de compresión de 1.4″ para altas frecuencias
Dispersión horizontal:

• V8: directividad constante de 80°
• V12: directividad constante de 120°

Respuesta en frecuencia (–5 dB):

• V8/V12: ~67 Hz – 18 kHz
• V-SUB: ~37 Hz – 115 Hz (modo estándar)

Nivel máximo de presión sonora (1 m, campo libre, factor de cresta 4):

• Hasta ~142 dB (con amplificador D80)

Impedancia nominal: 8 Ω
Gabinetes por canal de amplificador: Normalmente 2 × V8 o V12

---

Detalles físicos y mecánicos

Construcción: Contrachapado marino con acabado PCP (poliurea para protección de gabinetes) resistente a los impactos.
Rejilla: Rejilla de acero con revestimiento de espuma acústicamente transparente.
Sistema de montaje: Sistema de montaje integrado de 3 puntos para un despliegue rápido.
Dimensiones (V8/V12): ~310 × 700 × 460 mm
Peso: ~34 kg por armario

Diseño de subwoofer (V-SUB):

• Configuración cardioide (altavoz delantero de 18" + altavoz trasero de 12")
• Reduce la energía de baja frecuencia hacia atrás.

---

Características principales y configuración

Diseño pasivo de 3 vías:
La combinación de controladores LF, MF y HF garantiza Transiciones de cruce suaves y rendimiento de rango completo equilibrado.

Disposición dipolar LF:
Los dos altavoces de graves de 10″ están dispuestos simétricamente, lo que permite Dispersión controlada y respuesta de frecuencia consistente.

Tecnología de modelado de olas:
Asegura Dispersión horizontal precisa y cobertura uniforme en toda la audiencia..

Integración de subwoofer cardioide:
El V-SUB reduce la energía de baja frecuencia no deseada detrás del sistema, mejorando claridad y condiciones del escenario.

---

Configuración y montaje de la matriz

Implementación de arreglos verticales:
Admite conjuntos suspendidos de hasta Gabinetes 24, lo que permite un diseño de sistema escalable para diferentes tamaños de recintos.

Ajuste del ángulo de dispersión:
Los ángulos variables (0°–14°) permiten dar forma precisa a la cobertura vertical.

Diseño de sistema flexible:

• V8 para secciones de largo recorrido
• V12 para amplias áreas de cobertura.
• Matrices combinadas para un rendimiento optimizado

---

Modos acústicos y compatibilidad con DSP

Cuando se utiliza con amplificadores d&b (D20, D80, D40, D90), el sistema admite:

Modo CORTE:
Reduce la salida de baja frecuencia cuando se utilizan subwoofers.

HFC (Compensación de Alta Frecuencia):
Mantiene la nitidez a largas distancias.

CPL (Acoplamiento):
Equilibra la acumulación de bajas frecuencias en arreglos de mayor tamaño.

---

Integración de sistema

Las combinaciones de sistemas típicas incluyen:

• Matrices principales V8 / V12
• V-SUB suspendido en el aire o apilado en tierra

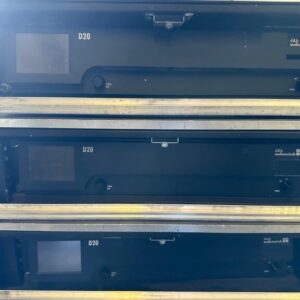

• Amplificadores D&B (D80, D20, D40, D90)

Opciones de implementación:

• Sistemas de altavoces line array suspendidos para grandes recintos.
• Sistemas apilados en el suelo para eventos al aire libre
• Sistemas híbridos con retardos y rellenos

---

Aplicaciones ideales

Producciones itinerantes a gran escala
Festivales y eventos al aire libre
Estadios y salas de conciertos
Instalaciones fijas que requieren un alto nivel de presión sonora (SPL) y una dispersión controlada.
Eventos que requieren control cardioide de baja frecuencia

---

Características de presentación

El sistema de la serie V se caracteriza por:

• Alto rendimiento con claridad para grandes audiencias.
• Dispersión controlada con mínimas reflexiones.
• Respuesta tonal equilibrada en todo el rango de frecuencias.

En su uso práctico, ofrece un campo sonoro consistente y predecible , lo que lo convierte en un sistema preferido para entornos de giras profesionales.

---

Resumen

El sistema D&B Audiotechnik Serie V es una solución de arreglo lineal escalable y de alto rendimiento que combina componentes V8, V12 y V-SUB para ofrecer un refuerzo de sonido potente y controlado.

---

Resumen Final

Para aplicaciones de audio profesional en Europa, la serie V proporciona un sistema fiable y de alta potencia con una cobertura precisa, un despliegue eficiente y una excelente integración en sistemas de sonido a gran escala.
